رول بولت چیست و چه نقشی در صنعت ساخت‌وساز دارد
وقتی اولین بار کلمه‌ی «رول بولت» را شنیدم، فکر کردم با نوعی گجت پیچیده صنعتی طرف هستیم؛ اما واقعیت اینجاست که این قطعه کوچک و ساده، در بسیاری از پروژه‌های ساخت‌وساز، مثل یک قهرمان پنهان عمل می‌کند. رول بولت‌ها پایه و اساس بسیاری از اتصالات سازه‌ای در بتن هستند و اگر درست انتخاب و نصب نشوند، نتایج فاجعه‌باری در پی دارند.
طبق آمار منتشرشده در مجله Engineering Structures، بیش از ۲۵٪ از شکست‌های مکانیکی در اتصالات بتنی به نصب یا انتخاب اشتباه رول بولت‌ها برمی‌گردد. این آمار به‌خوبی نشان می‌دهد که درک صحیح از این قطعه و نحوه عملکرد آن، چیزی فراتر از اطلاعات فنی خشک است؛ یک ضرورت استراتژیک در ایمنی سازه.
در این مقاله به‌طور کامل با ماهیت رول بولت، انواع آن، نکات کلیدی نصب و انتخاب درست آشنا خواهید شد. اگر در حوزه‌ی عمران، مکانیک یا حتی تاسیسات صنعتی فعال هستید، این راهنما را از دست ندهید.
معرفی اولیه رول بولت و کاربرد آن در سازه‌ها
رول بولت دقیقاً چیست؟
رول بولت (Rawl Bolt) نوعی انکر مکانیکی است که برای اتصال قطعات فلزی یا مکانیکی به سطوح سختی مثل بتن استفاده می‌شود. این قطعه از چهار بخش اصلی تشکیل شده: پیچ، غلاف فلزی، مهره و واشر. عملکرد آن ساده ولی بسیار هوشمندانه است: پس از قرارگیری در سوراخی که در بتن ایجاد شده، با سفت کردن مهره، غلاف در داخل سوراخ منبسط شده و به دیواره‌های سوراخ می‌چسبد.
از نظر فنی، رول بولت‌ها از اصول اصطکاک و قفل مکانیکی برای تحمل نیرو استفاده می‌کنند. این ویژگی آن‌ها را به یکی از مطمئن‌ترین روش‌های اتصال دائمی تبدیل کرده است.
در نصب تجهیزاتی مانند پلیت‌های فلزی، ستون‌های سازه‌ای، تجهیزات تهویه صنعتی یا حتی پایه‌های حفاظ، رول بولت یک انتخاب کلاسیک و امتحان‌پس‌داده است. در پروژه‌ای که سال ۱۴۰۰ در یک نیروگاه صنعتی انجام دادیم، رول بولت‌ها در شرایط دمایی بسیار بالا عملکرد فوق‌العاده‌ای داشتند—برخلاف انکرهای شیمیایی که افت چسبندگی داشتند.
کاربردهای رایج رول بولت در صنعت ساخت‌وساز
رول بولت‌ها به‌خاطر ساختار مکانیکی خود، در طیف گسترده‌ای از کاربردهای عمرانی و صنعتی استفاده می‌شوند:
- اتصال صفحات پلیت فلزی به فونداسیون بتنی
- نصب تجهیزات سنگین مثل ژنراتورها و کمپرسورها
- نرده‌ها و حفاظ‌های روی دیوارها و بام
- نصب سازه‌های موقت مثل داربست‌ها و تابلوها
- اتصال دستگاه‌های تهویه صنعتی یا داکت‌ها به سقف‌های بتنی
- سازه‌های مقاوم در برابر زلزله در مناطق پرریسک
یکی از جذاب‌ترین نکات در استفاده از رول بولت، امکان اجرای آن حتی پس از پایان کارهای سازه‌ای است. به‌عبارت دیگر، برخلاف کاشت میلگرد یا انکر شیمیایی، نیازی به برنامه‌ریزی از ابتدا نیست. همین ویژگی در پروژه بازسازی یک هتل در شیراز کمک بزرگی بود—تمامی واحدهای تهویه جدید بدون تخریب سقف‌ها، با رول بولت نصب شدند.
چرا رول بولت نسبت به پیچ و مهره‌های معمولی ترجیح داده می‌شود؟
در بسیاری از پروژه‌ها دیده‌ایم که استفاده از پیچ و مهره معمولی، به‌ویژه در اتصالات بتنی، منجر به کاهش ایمنی شده است. در حالی که رول بولت‌ها برای همین فضاها طراحی شده‌اند.
دلایل اصلی این ترجیح عبارت‌اند از:
- عدم نیاز به پشت‌بند یا مهره داخلی: برخلاف پیچ و مهره‌های معمولی که به دسترسی دو طرف نیاز دارند، رول بولت از یک طرف نصب می‌شود.
- مقاومت بالا در برابر کشش و برش: در آزمایش‌های کششی که در مرکز تحقیقات بتن ایران انجام شد، رول بولت‌ها عملکرد بهتری نسبت به انکرهای عادی داشتند.
- نصب سریع و بی‌دردسر: کافی است سوراخکاری شود، رول بولت وارد شود و مهره سفت شود.
در یکی از پروژه‌های صنعتی، تصمیم گرفته شد به‌جای رول بولت از انکرهای دستی استفاده شود. نتیجه؟ بعد از چند ماه، نیمی از آن‌ها لق شدند و نیاز به تعویض کامل داشتیم. هزینه‌ای که می‌شد با انتخاب درست از ابتدا، صرفه‌جویی شود.
جدول مقایسه‌ای – تفاوت رول بولت و انکر شیمیایی
| ویژگی‌ها | رول بولت | انکر شیمیایی |
| نوع اتصال | مکانیکی (اصطکاک و انبساط) | شیمیایی (رزین و چسبندگی) |
| مقاومت در دمای بالا | بالا | متوسط تا پایین |
| نیاز به زمان گیرایی | ندارد | دارد |
| نصب در سطوح مرطوب | مناسب | نیاز به شرایط خشک |
| قیمت و دسترسی | اقتصادی و موجود | گران‌تر و بعضاً وارداتی |
انواع رول بولت و تفاوت عملکرد آن‌ها

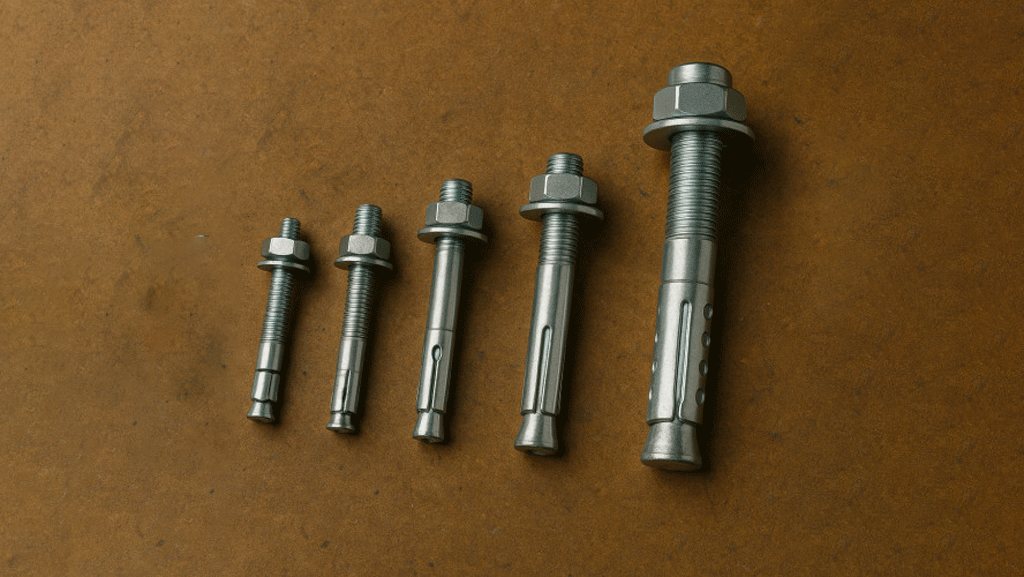

رایج‌ترین مدل‌های رول بولت در بازار
رول بولت‌ها بسته به نیاز پروژه و شرایط محیطی، در مدل‌های مختلفی تولید می‌شوند. هرکدام از این مدل‌ها کاربرد خاصی دارند و انتخاب نادرست می‌تواند مستقیماً به ایمنی سازه آسیب بزند.
در بازار ایران و جهان، رایج‌ترین مدل‌ها عبارت‌اند از:
- رول بولت غلافی: یکی از رایج‌ترین انواع رول بولت‌ها در صنعت ساخت‌وساز است که برای اتصال قطعات به بتن استفاده می‌شود. این نوع رول بولت دارای یک غلاف فلزی قابل انبساط است که هنگام بستن مهره، به دیواره‌های سوراخ در بتن فشار وارد می‌کند و اتصال محکمی ایجاد می‌کند. نصب آن سریع، بدون نیاز به چسب یا ملات است و معمولاً برای بارهای متوسط و نیمه‌سنگین مناسب است. رول بولت غلافی در نصب پلیت‌ها، تابلوها، تجهیزات مکانیکی و سازه‌های موقت کاربرد گسترده‌ای دارد و در محیط‌های خشک و با بتن متراکم عملکرد بسیار خوبی دارد.
- رول بولت HSA: محصولی تخصصی از برند Hilti است که برای اتصال‌های سنگین در بتن طراحی شده است. این نوع رول بولت از نوع مکانیکی انبساطی بوده و با سیستم گوه‌ای عمل می‌کند؛ یعنی با سفت‌کردن مهره، گوه درون بدنه فرو می‌رود و باعث انبساط در بتن می‌شود. HSA به‌دلیل طراحی مهندسی‌شده‌اش، در برابر بارهای برشی و کششی بالا مقاوم است و در سازه‌های حساس مانند سازه‌های صنعتی، تأسیسات مکانیکی و اتصالات ضدزلزله کاربرد دارد. نصب آسان، عملکرد قابل اعتماد و تست‌شده و دوام در شرایط سخت از مزایای مهم آن است. این انکر طبق استاندارد ETA ارزیابی شده است.
- رول بولت HKD: یکی دیگر از محصولات تخصصی برند Hilti است که به‌عنوان انکر داخلی یا انکر دراپ‌این شناخته می‌شود. این نوع رول بولت برای نصب در بتن‌های سخت و متراکم طراحی شده و عملکرد آن بر پایه انبساط داخلی است. ابتدا سوراخکاری انجام می‌شود، سپس رول بولت داخل سوراخ قرار می‌گیرد و با استفاده از ابزار مخصوص، انتهای آن باز و در بتن قفل می‌شود. HKD برای اتصال رزوه‌های داخلی بسیار مناسب است و اغلب در سیستم‌های تأسیساتی، سقف‌های کاذب، نصب کانال‌ها، لوله‌ها و ساپورت‌ها کاربرد دارد. سرعت نصب، ایمنی بالا و نیاز به عمق کم از ویژگی‌های کلیدی آن است.
رول بولت غلافی آهن سفید سایز 24
رول بولت غلافی آهن سفید سایز 22
رول بولت غلافی آهن سفید سایز 20
جنس رول بولت و تأثیر آن بر دوام
جنس ساختاری رول بولت‌ها نقش حیاتی در دوام و عملکرد آن‌ها دارد. بسته به محیط نصب، می‌توان از انواع زیر استفاده کرد:
- فولاد گالوانیزه: مقاوم به زنگ‌زدگی، مناسب برای محیط‌های نیمه‌مرطوب و کاربری عمومی.
- استنلس استیل (304 یا 316): مقاومت بسیار بالا در برابر خوردگی، گزینه ایده‌آل برای مناطق دریایی، محیط‌های شیمیایی یا صنایع غذایی.
- فولاد آب‌دیده (Heat Treated Steel): برای تحمل بار دینامیک بالا یا شوک‌های مکانیکی.
در پروژه‌ای در شمال کشور، استفاده از رول بولت فولاد معمولی منجر به زنگ‌زدگی شدید طی تنها ۸ ماه شد. تعویض کل اتصالات هزینه‌بر و زمان‌بر بود. از آن زمان به بعد، در هر پروژه‌ی مرطوب، فقط از استنلس استیل 316 استفاده می‌کنیم.
مراحل نصب اصولی رول بولت
راهنمای قدم‌به‌قدم نصب رول بولت
نصب اصولی رول بولت فقط چند مرحله دارد، اما دقت در هرکدام، تضمین‌کننده اتصال ایمن و ماندگار است. در ادامه، مراحل نصب به‌ترتیب آورده شده است:
- انتخاب موقعیت دقیق سوراخکاری

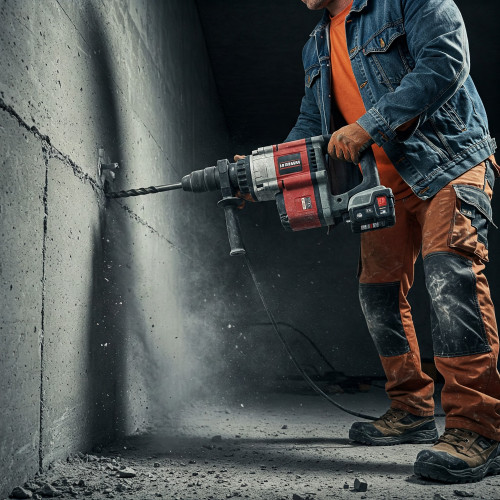

پیش از شروع، اطمینان حاصل کنید که محل سوراخکاری از نظر باربری و تراکم بتن مناسب است. - استفاده از دریل چکشی مناسب قطر بولت
سوراخ باید عمقی حدود ۵ میلی‌متر بیشتر از طول بولت داشته باشد. هر گونه گرد و خاک باقی‌مانده را با دمنده یا جارو خارج کنید. - قرار دادن رول بولت در سوراخ

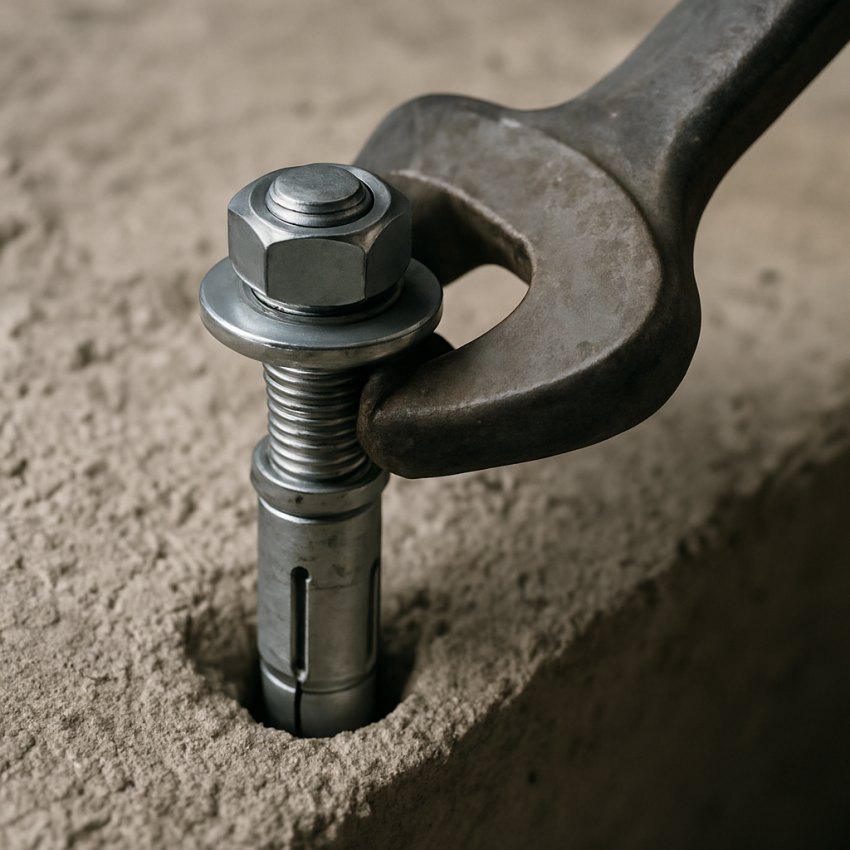

بولت را به‌آرامی در سوراخ وارد کرده و مطمئن شوید کاملاً فیت شده است. - سفت‌کردن مهره با آچار مناسب
با سفت‌شدن مهره، غلاف رول بولت در بتن منبسط شده و اتصال برقرار می‌شود. این مرحله باید با دقت انجام شود؛ نه شل و نه بیش‌ازحد سفت.
«تنها نصب درست رول بولت، نصف موفقیت است؛ نیم دیگر در انتخاب درست نوع و سایز آن است.»
استفاده از چک‌لیست زیر برای نصب توصیه می‌شود:
- چک کنید که بتن کاملاً خشک و بدون ترک باشد
- از مته‌ای با قطر دقیق استفاده کنید
- عمق سوراخ را با متر چک کنید
- حتماً غلاف را بررسی کنید تا سالم باشد
نکات انتخاب رول بولت بر اساس نوع پروژه
چه سایزی برای چه کاربردی؟
انتخاب سایز رول بولت یکی از رایج‌ترین چالش‌های فنی در کارگاه‌هاست. معمولاً رول بولت‌ها با اندازه‌های استاندارد مانند M8، M10، M12 و M16 شناخته می‌شوند.
برای هر پروژه، باید به چند پارامتر توجه شود:
- نوع باری که تحمل می‌شود: برشی یا کششی؟ دائمی یا موقت؟
- محیط نصب: داخلی یا خارجی؟ مرطوب یا خشک؟
- عمق بتن: اگر عمق بتن کمتر از مقدار توصیه‌شده باشد، اتصال به‌خوبی عمل نمی‌کند.
در جدول زیر، راهنمای سایز مناسب برای کاربردهای رایج آورده شده است:
| سایز رول بولت | کاربرد متداول | عمق نصب پیشنهادی |
| M8 | تابلوهای سبک، آویزها، اکسسوری‌ها | 60–70 mm |
| M10 | نرده‌ها، پروفیل‌های دیواری متوسط | 80 mm |
| M12 | پلیت فلزی، پایه‌ی نورپردازی، تابلو برق | 90 mm |
| M16 | ماشین‌آلات، پلیت سنگین، تهویه صنعتی | 110–120 mm |
اشتباهات رایج هنگام استفاده از رول بولت
مهم‌ترین خطاهایی که امنیت سازه را تهدید می‌کند
حتی بهترین رول بولت‌ها هم اگر اشتباه استفاده شوند، تبدیل به یک تهدید خاموش در سازه می‌شوند. متأسفانه، بسیاری از تکنسین‌ها یا نصاب‌های غیرحرفه‌ای، به اشتباهات رایجی دچار می‌شوند که می‌تواند به شکست کامل اتصال منجر شود.
مهم‌ترین خطاهای رایج:
- استفاده از سایز اشتباه: انتخاب سایز بزرگ‌تر لزوماً ایمن‌تر نیست. سایز باید با ضخامت پلیت، بار وارده و عمق بتن هم‌خوانی داشته باشد.
- سوراخکاری ناصاف یا کم‌عمق: عدم رعایت عمق مناسب منجر به نصب ناقص و ناپایدار می‌شود.
- سفت‌کردن بیش از حد مهره: می‌تواند باعث ترک در بتن یا آسیب به غلاف رول بولت شود.
- استفاده در بتن ضعیف یا لب‌پرتراکم: در این شرایط، انبساط غلاف نمی‌تواند اتصال مناسبی ایجاد کند.
- انتخاب جنس نامناسب برای محیط مرطوب یا خورنده: باعث خوردگی تدریجی و خطرآفرین رول بولت خواهد شد.
بهتر است پیش از هر نصب، شرایط محیطی، نقشه بارگذاری و مشخصات سازه به‌دقت بررسی شود.
مقایسه رول بولت با دیگر روش‌های اتصال در بتن
چرا و چه زمانی به‌جای رول بولت، گزینه‌های دیگر بهترند؟
اگرچه رول بولت راه‌حلی سریع، مطمئن و مقرون‌به‌صرفه است، اما همیشه بهترین گزینه نیست. بسته به نوع بار، محل نصب و نیاز پروژه، گاهی استفاده از روش‌های دیگر منطقی‌تر خواهد بود.
مقایسه‌ای اجمالی:
| روش اتصال | مزایا | محدودیت‌ها | کاربرد پیشنهادی |
| رول بولت | نصب سریع، بدون نیاز به چسب یا ملات | محدودیت در بار بالا یا بتن لب‌پرتراکم | نصب سریع تجهیزات سبک تا متوسط |
| انکر شیمیایی | چسبندگی بالا، مناسب برای بار کششی | نیاز به زمان خشک شدن، هزینه بیشتر | پلیت‌های سنگین، مناطق زلزله‌خیز |
| کاشت میلگرد | یکپارچه با سازه، بسیار مقاوم | اجرای پیچیده، نیاز به مهندس ناظر | تقویت سازه‌ای، دیوار برشی |
در پروژه‌هایی با نیاز به تحمل لرزش یا بار زیاد، انکر شیمیایی انتخاب بهتری است. درحالی‌که برای نصب ساده یک پلیت تابلو برق روی دیوار بتنی، رول بولت استاندارد کاملاً مناسب و به‌صرفه است.
جمع‌بندی و نکات نهایی
نقش رول بولت در صنعت ساخت‌وساز مدرن، فراتر از یک اتصال ساده است. این قطعه کوچک، ضامن ایمنی هزاران تجهیز، پلیت، یا سازه در پروژه‌های ساختمانی و صنعتی است. با انتخاب درست نوع، سایز و جنس آن، می‌توان از خطاهای هزینه‌بر و خطرساز جلوگیری کرد.
پیشنهاد می‌شود در هر پروژه:
- موقعیت نصب دقیق بررسی شود
- متریال رول بولت با شرایط محیطی تطابق داشته باشد
- نصب، تحت نظارت فنی انجام گیرد
