روش‌های دقیق اندازه‌گیری پیچ و مهره
تقریباً هر کسی که دستی بر ابزار دارد، یک‌بار هم که شده درگیر اندازه‌گیری اشتباه یک پیچ یا مهره شده است. شاید فکر کنید با یک خط‌کش ساده همه چیز حل می‌شود، اما در دنیای صنعتی، همین سهل‌انگاری می‌تواند باعث گیر کردن یک سازه، هزینه‌ی دوباره‌کاری یا حتی شکست یک قطعه‌ی حیاتی شود.
طبق داده‌های منتشرشده در Machinery’s Handbook، تنها یک میلی‌متر خطا در گام پیچ یا قطر اسمی می‌تواند به عدم تطابق با مهره استاندارد منجر شود. همین اشتباه‌های کوچک در خطوط تولید، گاهی خسارت‌های بزرگی به بار می‌آورند.
اگر دوست دارید بدانید که چطور با ابزارهای ساده و پیشرفته می‌توان پیچ و مهره‌ها را دقیق و اصولی اندازه گرفت و چگونه استانداردهای جهانی به کمک شما می‌آیند، تا انتهای این مقاله همراه باشید.
چرا اندازه‌گیری صحیح پیچ و مهره اهمیت دارد؟
در ظاهر، انتخاب یک پیچ کار ساده‌ای است: طول و قطر را می‌گیریم و تمام. اما در عمل، ماجرا پیچیده‌تر است.
تأثیر اندازه‌گیری اشتباه در پروژه‌های صنعتی
در یک پروژه ساخت قفسه فلزی خانگی، استفاده از پیچ‌های بلندتر از حد مورد نیاز باعث شد صفحات در هنگام نصب تاب بردارند. این یک نمونه ساده از خطای رایج است، اما در مقیاس صنعتی، اشتباه در طول پیچ یا قطر رزوه می‌تواند منجر به موارد زیر شود:
- عدم اتصال ایمن قطعات فلزی یا چوبی
- ترک خوردن مواد در اثر فشار نامناسب
- نیاز به تعویض کل بسته‌های پیچ و مهره به‌خاطر عدم تطابق
- آسیب به دستگاه‌ها یا ابزار در کارخانه
اگر پیچ اشتباه انتخاب شود، حتی یک گام رزوه متفاوت می‌تواند مانع چفت شدن شود و این یعنی شکست عملیات، نه فقط یک اتصال ساده.
الزامات استاندارد برای انتخاب صحیح پیچ و مهره
استانداردهای بین‌المللی مثل ISO، DIN و ANSI برای همین طراحی شده‌اند: ایجاد یک زبان مشترک میان طراح، خریدار و مصرف‌کننده. برای مثال، در سیستم متریک:
- M8 x 1.25 x 30 به معنای پیچ با قطر ۸ میلی‌متر، گام ۱.۲۵ و طول ۳۰ میلی‌متر است.
- در سیستم اینچی، این اطلاعات به شکل متفاوتی نوشته می‌شود و تطابق آن‌ها نیاز به جدول‌های مرجع دارد.
| استاندارد | نحوه نمایش اندازه | نوع واحد | سازگاری با ابزار |
|---|---|---|---|
| ISO | M10 x 1.5 | میلی‌متر | جهانی |
| DIN | M10 | میلی‌متر | آلمان، اروپا |
| ANSI | 3/8-16 UNC | اینچ | آمریکا، کانادا |
با شناخت این استانداردها، می‌توان از خرید اشتباه جلوگیری کرد.
آشنایی با اجزای اندازه‌گیری پیچ و مهره
گاهی اوقات تنها دیدن عدد «M6» روی بسته‌بندی کافی نیست. شناخت دقیق اجزای پیچ و مهره کمک می‌کند تا هنگام خرید یا تعویض، دچار اشتباه نشویم.
تعریف قطر اسمی، قطر رزوه و گام پیچ
قطر اسمی (Nominal Diameter) همان عددی است که معمولاً به عنوان “سایز پیچ” شناخته می‌شود. مثلاً پیچ M8، قطری برابر با ۸ میلی‌متر دارد. اما واقعیت کمی پیچیده‌تر است:
- قطر خارجی رزوه (Major Diameter): بزرگ‌ترین قطر در پیچ
- قطر داخلی رزوه (Minor Diameter): کوچک‌ترین قطر بین رزوه‌ها
- گام پیچ (Thread Pitch): فاصله بین دو رزوه متوالی
پیچ آچارخور تمام رزوه آهن سفید سایز 6
| وزن | نامعلوم |
|---|---|
| طول |
15 ,20 ,30 ,40 ,50 ,60 ,70 ,80 ,90 ,100 |
| سایز |
06 |
| کد |
02 |
| DIN |
933 |
| نوع |
آچارخور ,تمام رزوه |
| آلیاژ |
آهن سفید |
| رنگ |
سفید |
| کاربرد |
,
پل ها و موارد جاده ای و سازه های فلزی و سوله سازی در صنایع خودروسازی اتصال فلز به چوب , |
پیچ آچارخور تمام رزوه خشکه 8.8 سایز 6
| وزن | نامعلوم |
|---|---|
| طول |
10 ,12 ,15 ,20 ,30 ,35 ,40 ,50 ,60 ,70 ,80 ,90 ,100 |
| سایز |
06 |
| کد |
03 |
| DIN |
933 |
| نوع |
آچارخور ,تمام رزوه |
| آلیاژ |
خشکه 8.8 |
| رزوه |
تمام رزوه |
| رنگ |
سیاه |
| کاربرد |
,
پل ها و موارد جاده ای و سازه های فلزی و سوله سازی در صنایع خودروسازی اتصال فلز به چوب , |
پیچ آلن مغزی استیل 304 تمام رزوه سایز 3
پیچ آلن استیل 304 تمام رزوه سایز 4
در پیچ‌های متریک، گام معمولاً با میلی متر بیان می‌شود. برای مثال، پیچ M8 ممکن است گام 1.25 یا 1.0 داشته باشد – این یعنی در هر میلی متر چند رزوه قرار می‌گیرد.
در بازار، ممکن است دو پیچ با یک قطر اسمی اما گام متفاوت وجود داشته باشند و کاملاً با هم ناسازگار باشند. بنابراین، صرف دانستن “M8” کافی نیست، باید گام پیچ هم بررسی شود.
تفاوت بین طول پیچ و طول مؤثر
طول پیچ معمولاً از زیر سر تا انتهای رزوه اندازه‌گیری می‌شود. اما بسته به نوع سر پیچ، این عدد تغییر می‌کند. برای مثال:
- در پیچ‌های سر شش‌گوش، طول از زیر سر تا انتها محاسبه می‌شود.
- در پیچ‌های سر تخت یا پیچ‌گوشتی، کل طول پیچ از ابتدا تا انتها سنجیده می‌شود.
گاهی طول مؤثر مد نظر است؛ یعنی بخشی از پیچ که وارد قطعه می‌شود. در طراحی قطعات حساس، این عدد حیاتی است.
مهره‌ها چگونه اندازه‌گیری می‌شوند؟
اندازه‌گیری مهره‌ها معمولاً براساس قطر داخلی رزوه انجام می‌شود. اما عوامل دیگری هم مهم هستند:
- ضخامت مهره
- قطر بیرونی برای آچارخور
- نوع رزوه داخلی (متریک یا اینچی)
مهره‌هایی که ظاهراً شبیه‌اند، ممکن است با هیچ پیچی همخوانی نداشته باشند. به‌خصوص اگر با استانداردهای مختلف تولید شده باشند.

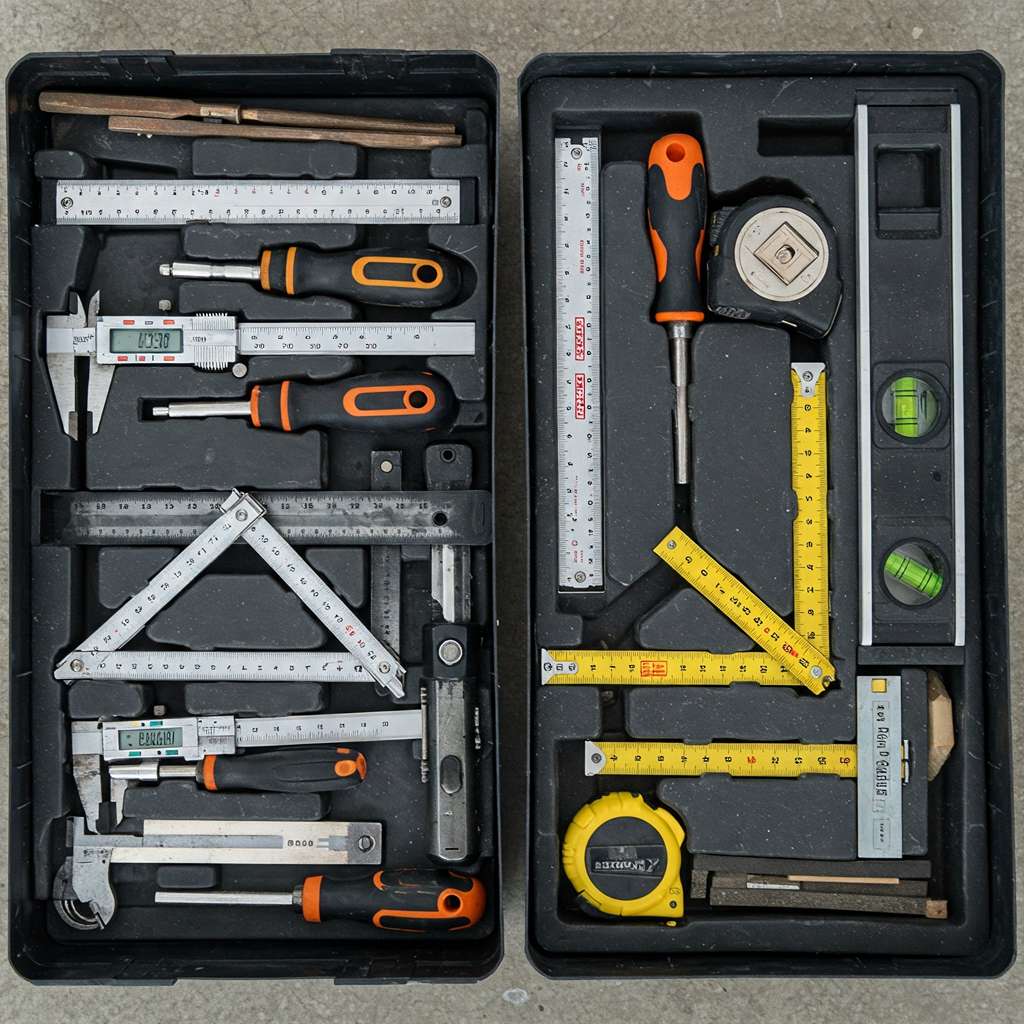

ابزارهای مورد استفاده برای اندازه‌گیری پیچ و مهره
هیچ ابزاری به اندازه‌ی کولیس ورنیه در میان فنی‌کارها محبوب نیست. ولی آیا همیشه بهترین انتخاب است؟
استفاده از کولیس ورنیه برای قطر و طول
کولیس‌ها برای اندازه‌گیری دقیق قطر خارجی، داخلی و حتی عمق پیچ بسیار مناسب‌اند. اما استفاده از آن‌ها نیاز به دقت و تجربه دارد.
مراحل استفاده صحیح:
- تمیز کردن پیچ قبل از اندازه‌گیری
- قرار دادن فک‌های کولیس بر نقاط مناسب (مثلاً روی رزوه‌ها نه بین آن‌ها)
- خواندن دقیق مقدار از خط کش و نوار ورنیه
نکاتی که نباید فراموش کرد:
- فشار زیاد باعث فشرده شدن فلز نرم و ایجاد خطا می‌شود.
- زاویه نامناسب چشم و کولیس = عدد اشتباه
اندازه‌گیری گام رزوه با گیج مخصوص
برای فهمیدن گام پیچ باید از ابزاری به نام گیج رزوه استفاده کرد. این ابزار، مجموعه‌ای از تیغه‌ها با فواصل مختلف است.
شیوه استفاده:
- یک تیغه را روی پیچ قرار دهید.
- اگر به‌طور کامل روی رزوه بنشیند، گام آن را درست انتخاب کرده‌اید.
- در غیر این صورت، تیغه بعدی را امتحان کنید.
در سیستم متریک، گام‌ها معمولاً 0.5، 0.75، 1.0، 1.25، 1.5 و 2.0 هستند. در سیستم اینچی، با رزولوشن متفاوت مشخص می‌شوند (مثل 24 TPI).
بررسی مزایا و معایب کولیس دیجیتال، آنالوگ و خط‌کش
| ابزار | دقت تقریبی | قیمت | مناسب برای | مزایا | معایب |
|---|---|---|---|---|---|
| کولیس دیجیتال | ±0.02mm | بالا | کار دقیق | خواندن آسان، سریع | نیاز به باتری |
| کولیس آنالوگ | ±0.05mm | متوسط | همه‌کاره | مقاوم، بدون نیاز به برق | نیاز به دقت در خواندن |
| خط‌کش فلزی | ±0.5mm | پایین | استفاده عمومی | در دسترس و ساده | دقت پایین |
مقایسه روش‌های اندازه‌گیری پیچ و مهره
در این بخش، به بررسی مزایا، محدودیت‌ها و کاربردهای مختلف روش‌های اندازه‌گیری می‌پردازیم تا انتخاب ابزار مناسب آسان‌تر شود.
تفاوت بین اندازه‌گیری دستی و دیجیتال
اندازه‌گیری دستی معمولاً شامل کولیس آنالوگ، خط‌کش و چشمی است، در حالی‌که ابزارهای دیجیتال مثل کولیس دیجیتال و میکرومتر دیجیتال راحتی بیشتری در خواندن مقادیر ارائه می‌دهند.
مزایای اندازه‌گیری دیجیتال:
- خواندن آسان‌تر و سریع‌تر
- امکان ذخیره داده در دستگاه یا انتقال به کامپیوتر
- کاهش خطای انسانی در خواندن اعداد
معایب:
- نیاز به منبع تغذیه (باتری)
- حساس‌تر به ضربه یا رطوبت
نتیجه؟ برای کارگاه‌های دقیق یا تولید انبوه، ابزار دیجیتال ضروری است. اما در محیط‌های خشن، آنالوگ‌ها هنوز هم قابل‌اعتمادتر هستند.
جدول مقایسه روش‌ها:
| روش | دقت | سرعت | هزینه | مناسب برای |
|---|---|---|---|---|
| خط‌کش فلزی | کم | بالا | پایین | استفاده غیرحرفه‌ای |
| کولیس آنالوگ | متوسط | متوسط | متوسط | پروژه‌های عمومی و فنی |
| کولیس دیجیتال | بالا | بالا | بالا | تولید صنعتی و دقیق |
| میکرومتر دیجیتال | بسیار بالا | متوسط | بسیار بالا | اندازه‌گیری رزوه‌های دقیق |
| گیج رزوه | بالا | بالا | پایین | تعیین گام پیچ و مهره |
نکات کلیدی در انتخاب پیچ و مهره متناسب با اندازه
تطابق پیچ و مهره فقط به اعداد و ابزار وابسته نیست؛ شرایط استفاده هم مهم است. مثلاً پیچ M6 در یک صندلی چوبی با همان M6 در سازه فولادی، کاملاً کاربرد متفاوتی دارد.
لیست نکات مهم قبل از انتخاب پیچ مناسب
پیشنهاد: لیست بولت‌دار
- محیط کاری: رطوبت، حرارت یا فشار زیاد نیاز به انتخاب جنس و پوشش متفاوت دارد.
- استاندارد مورد استفاده: سیستم متریک یا اینچی باید از ابتدا مشخص شود.
- نوع اتصال: پیچ برای تحمل کشش طراحی شده یا فشار جانبی؟
- دسترسی به ابزار: آیا محل نصب امکان استفاده از آچار مناسب را دارد؟
- محدودیت‌های فنی: طول پیچ نباید بیش از حد از مهره یا قطعه خارج شود.
اگر این نکات در نظر گرفته نشوند، حتی دقیق‌ترین اندازه‌گیری‌ها هم به انتخاب درستی منجر نخواهند شد.
توصیه نهایی: چه روشی برای چه کسی مناسب‌تر است؟
گاهی کاربران خانگی با ابزار حرفه‌ای سردرگم می‌شوند و بالعکس، کاربران صنعتی با خط‌کش و تخمین کار را خراب می‌کنند.
جدول تطبیق کاربرد با ابزار پیشنهادی:
| نوع کاربر | ابزار پیشنهادی | توضیح |
|---|---|---|
| کاربر خانگی | خط‌کش + کولیس ساده | مناسب برای کارهای عمومی |
| استادکار فنی | کولیس آنالوگ + گیج رزوه | تعادل بین دقت و کارایی |
| مهندس طراحی صنعتی | کولیس دیجیتال + میکرومتر | نیازمند دقت و مستندسازی |
| واحد کنترل کیفیت | ابزار دیجیتال + نرم‌افزار تحلیل اندازه | برای گزارش‌گیری و تایید کیفیت |
جمع‌بندی: چرا دقت در اندازه‌گیری مهم‌تر از انتخاب ابزار است؟
در پایان، باید گفت که دانستن نحوه اندازه‌گیری پیچ و مهره نه فقط یک مهارت فنی، بلکه نوعی زبان مشترک بین طراح، خریدار و مونتاژکار است. ابزارها می‌توانند کمک‌مان کنند، اما درک مفاهیم پشت اندازه‌ها، کلید اصلی ماجراست.
اگر شما هم اهل فنی‌کاری هستید یا با انتخاب قطعات سروکار دارید، زمان آن رسیده که به ابزار اندازه‌گیری‌تان بیشتر از همیشه اعتماد کنید – اما با دانش.
اگر از این راهنما استفاده کردید، وقت آن است ابزار اندازه‌گیری خود را بازبینی کنید. آیا دقیق هستند؟ اگر نه، شاید وقت یک ارتقاء باشد. همین حالا ابزار موردنیازتان را بررسی کنید.
