نقش حیاتی پیچ و مهره‌ها در ایمنی و کارایی نیروگاه‌ها
در دنیای مهندسی نیروگاه‌ها، پیچ و مهره‌ها شاید در نگاه اول قطعاتی ساده به نظر برسند؛ اما در واقع، این اتصالات کوچک، ستون فقرات ساختارهای عظیم صنعتی هستند. در یک نیروگاه حرارتی، صدها هزار پیچ و مهره در بخش‌هایی مانند توربین، بویلر، کندانسور و سیستم‌های لوله‌کشی به کار می‌روند. هرکدام از این اتصالات باید در برابر فشار، دما، ارتعاش و خوردگی مقاومت کنند.
طبق گزارش NRC، از میان ۴۴ حادثه خرابی پیچ در نیروگاه‌های هسته‌ای، ۱۹ مورد به دلیل خوردگی تنشی و ۱۲ مورد به علت خوردگی اسید بوریک بوده‌اند . این آمار نشان می‌دهد که انتخاب نادرست یا نصب غیرحرفه‌ای پیچ و مهره‌ها می‌تواند به فاجعه‌ای صنعتی منجر شود.
در این مقاله، به بررسی انواع پیچ و مهره‌های مورد استفاده در نیروگاه‌ها، استانداردهای جهانی، چالش‌های نصب، مقایسه گریدهای مختلف و راهکارهای افزایش ایمنی می‌پردازیم. اگر در حوزه طراحی، نگهداری یا بهره‌برداری از تجهیزات نیروگاهی فعالیت می‌کنید، این راهنما می‌تواند برایتان مفید باشد.
پیچ و مهره در سیستم‌های نیروگاهی چه جایگاهی دارند؟
در سیستم‌های پیچیده نیروگاهی، پیچ و مهره‌ها نقش حیاتی در اتصال و نگهداری اجزای مختلف دارند. از توربین‌ها گرفته تا بویلرها و کندانسورها، این اتصالات باید در برابر شرایط سخت محیطی و عملیاتی مقاومت کنند.
کاربردها
در نیروگاه‌ها، پیچ و مهره‌ها در بخش‌های مختلفی به کار می‌روند:
- توربین‌ها: اتصال قطعات روتور و استاتور
- بویلرها: اتصال صفحات و لوله‌ها
- کندانسورها: نگهداری ساختارهای فلزی

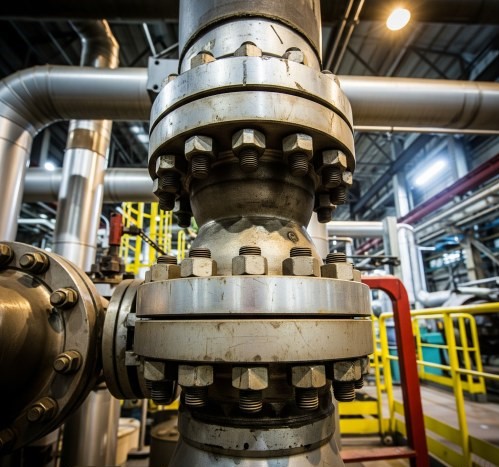

- سیستم‌های لوله‌کشی: اتصال فلنج‌ها و شیرآلات
- سازه‌های پشتیبانی: اتصال ستون‌ها و تیرها
هرکدام از این بخش‌ها نیاز به پیچ و مهره‌هایی با مشخصات فنی خاص دارند، مانند مقاومت در برابر دما، فشار و خوردگی. به عنوان مثال، در توربین‌ها، پیچ‌هایی با مقاومت بالا در برابر تنش و دما مورد نیاز است.
تفاوت اتصالات موقت و دائم در سیستم‌های صنعتی
اتصالات در سیستم‌های صنعتی به دو دسته اصلی تقسیم می‌شوند:
| نوع اتصال | ویژگی‌ها | مزایا | معایب |
| موقت (پیچ و مهره) | قابل باز و بسته شدن، مناسب برای نگهداری و تعمیرات | انعطاف‌پذیری، سهولت در تعمیر | نیاز به بررسی دوره‌ای، احتمال شل شدن |
| دائم (جوشکاری، پرچ) | اتصال دائمی، مناسب برای ساختارهای ثابت | استحکام بالا، عدم نیاز به نگهداری مکرر | عدم امکان جداسازی، هزینه بالای تعمیر |
در نیروگاه‌ها، بسته به نیاز، از هر دو نوع اتصال استفاده می‌شود. برای بخش‌هایی که نیاز به تعمیرات دوره‌ای دارند، اتصالات موقت ترجیح داده می‌شوند.
انواع پیچ و مهره‌های مورد استفاده در نیروگاه‌ها
انتخاب صحیح پیچ و مهره‌ها بر اساس شرایط عملیاتی و محیطی، نقش مهمی در ایمنی و کارایی نیروگاه‌ها دارد.
پیچ‌های با استحکام بالا در نیروگاه‌ها
در نیروگاه‌ها، پیچ‌های با استحکام بالا برای تحمل بارهای سنگین و شرایط سخت محیطی استفاده می‌شوند. برخی از گریدهای رایج عبارتند از:
- ASTM A325: مناسب برای اتصالات سازه‌ای با مقاومت کششی متوسط
- ASTM A490: دارای مقاومت کششی بالا، مناسب برای بارهای سنگین
- Grade 8.8 و 10.9: مطابق با استانداردهای ISO، مورد استفاده در تجهیزات مختلف
انتخاب گرید مناسب بستگی به نیازهای خاص هر بخش از نیروگاه دارد.
مهره‌های مناسب برای کاربردهای پرفشار
در شرایط پرفشار، انتخاب مهره‌های مناسب اهمیت زیادی دارد. مهره‌هایی با طراحی خاص و مواد مقاوم در برابر فشار و دما، مانند مهره‌های شش‌گوش با پوشش‌های ضدخوردگی، برای این منظور استفاده می‌شوند. استفاده از واشرهای مناسب نیز به توزیع یکنواخت فشار کمک می‌کند.

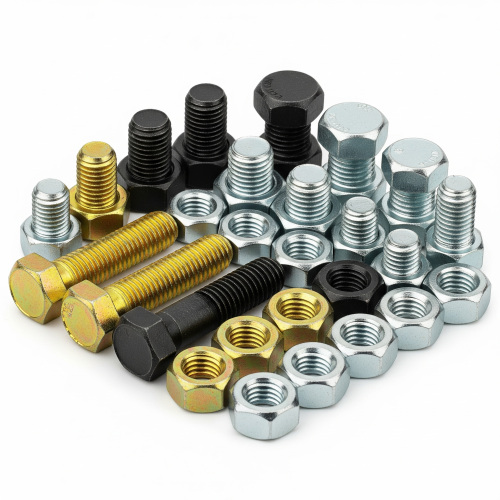

تفاوت پیچ‌های فولادی، استنلس استیل و پوشش‌دار
| نوع پیچ | ویژگی‌ها | مزایا | معایب |
| فولادی | مقاومت مکانیکی بالا | قیمت مناسب، در دسترس بودن | مقاومت پایین در برابر خوردگی |
| استنلس استیل | مقاومت بالا در برابر خوردگی | طول عمر بالا، نگهداری کمتر | هزینه بالاتر |
| پوشش‌دار (گالوانیزه، PTFE) | ترکیبی از مقاومت مکانیکی و خوردگی | مناسب برای محیط‌های خورنده | ممکن است در دماهای بالا عملکرد کمتری داشته باشند |
انتخاب بین این انواع بستگی به شرایط محیطی و نیازهای عملیاتی دارد.
تأثیر پیچ و مهره بر ایمنی نیروگاه‌ها
پیچ و مهره‌ها نقش حیاتی در حفظ ایمنی و عملکرد پایدار نیروگاه‌ها دارند. انتخاب نادرست یا نصب غیرحرفه‌ای می‌تواند منجر به خطرات جدی شود.
خرابی‌های متداول ناشی از انتخاب نامناسب پیچ و مهره
برخی از خرابی‌های رایج عبارتند از:
- شل شدن اتصالات: به دلیل گشتاور نامناسب یا ارتعاشات
- خوردگی تنشی: در اثر ترکیب تنش مکانیکی و محیط خورنده
- شکست خستگی: به دلیل بارهای متناوب و نصب نادرست
- خوردگی اسید بوریک: در نیروگاه‌های هسته‌ای
پیشگیری از این خرابی‌ها نیازمند انتخاب صحیح مواد، نصب دقیق و نگهداری منظم است.
راهکارهای افزایش دوام و عملکرد اتصال‌ها
برای افزایش دوام و عملکرد اتصالات، می‌توان اقدامات زیر را انجام داد:
- استفاده از واشرهای مناسب: برای توزیع یکنواخت فشار
- استفاده از روان‌کارهای صنعتی: برای کاهش اصطکاک و جلوگیری از خوردگی
- استفاده از پیچ و مهره‌های با پوشش ضدخوردگی: مانند گالوانیزه یا PTFE
- نصب با گشتاور مناسب: با استفاده از ابزارهای دقیق
- بازرسی و نگهداری منظم: برای شناسایی و رفع مشکلات احتمالی(NRC Web)
اجرای این اقدامات می‌تواند به افزایش ایمنی و کاهش هزینه‌های نگهداری کمک کند.
استانداردهای جهانی در انتخاب پیچ و مهره نیروگاهی
استفاده از استانداردهای بین‌المللی در انتخاب پیچ و مهره‌ها، تضمینی برای کیفیت و ایمنی اتصالات در نیروگاه‌ها است.
پیشنهاد تصویر: نمای نزدیک از مارکینگ حک شده روی یک پیچ صنعتی بزرگ در نور طبیعی.
استانداردهای رایج ASTM، DIN، ISO
| استاندارد | حوزه کاربرد | ویژگی‌های مهم |
| ASTM (American Society for Testing and Materials) | گسترده‌ترین استاندارد در نیروگاه‌های آمریکا و خاورمیانه | دسته‌بندی بر اساس جنس، مقاومت مکانیکی، پوشش و ابعاد |
| DIN (Deutsches Institut für Normung) | استانداردهای مهندسی آلمان | تاکید بر دقت بالا، کیفیت سطح و تلرانس ابعادی |
| ISO (International Organization for Standardization) | بین‌المللی، مورد تایید اکثر کشورها | همگام‌سازی جهانی، هماهنگی میان تولیدکننده و مصرف‌کننده |
استانداردهای بالا تعیین می‌کنند که هر پیچ یا مهره باید چه مقاومت کششی، چه پوششی و چه ابعادی داشته باشد. به‌طور مثال، در یک اتصال فلنج بخار با فشار بالا، استفاده از پیچ با استاندارد ASTM A193 B7 به‌دلیل مقاومت بالا در برابر دما و فشار، الزامی است. همچنین، برای مهره آن، ASTM A194 Grade 2H پیشنهاد می‌شود که همخوانی متالورژیکی با پیچ دارد.
عدم تطابق استاندارد پیچ و مهره با نوع سرویس‌دهی، خطر جدی خرابی یا حتی ترکیدگی خطوط را در پی خواهد داشت. در پروژه‌های EPC یا تعمیرات اساسی نیروگاهی، تهیه پیچ و مهره مطابق با مشخصات فنی استاندارد، در لیست اقلام بحرانی قرار می‌گیرد.
چالش‌ها و راهکارهای نصب پیچ و مهره در نیروگاه‌ها
درست نصب کردن پیچ و مهره‌ها، به اندازه انتخاب‌شان اهمیت دارد. نصب نادرست می‌تواند تمام مزایای مکانیکی یک اتصال را از بین ببرد.
خطاهای رایج حین نصب و گشتاوربندی
برخی از خطاهای رایج در نصب پیچ و مهره‌های نیروگاهی عبارتند از:
- اعمال گشتاور بیش از حد که باعث کشیدگی غیرمجاز پیچ شده و عمر آن را کاهش می‌دهد.
- عدم استفاده از روان‌کننده مناسب که اصطکاک را افزایش داده و باعث گشتاور غیر دقیق می‌شود.
- ترتیب اشتباه در سفت‌کردن پیچ‌ها خصوصاً در فلنج‌ها، که منجر به توزیع نامناسب نیرو و نشت می‌شود.
- استفاده از ابزار نامناسب (آچار دستی معمولی به‌جای ترک متر یا هیدرولیک)
برای مقابله با این خطاها، پیشنهاد می‌شود:
- همیشه از ترک‌متر کالیبره‌شده استفاده شود.
- دستورالعمل سفت‌کردن مطابق الگوی متقارن (ستاره‌ای) رعایت شود.
- گشتاورها طبق دستورالعمل سازنده و با در نظر گرفتن ضریب اصطکاک تنظیم شود.

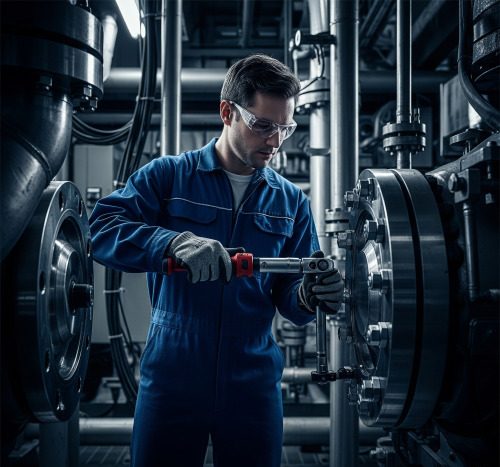

ابزارهای تخصصی در نصب دقیق پیچ و مهره
در نیروگاه‌ها، استفاده از ابزارهای حرفه‌ای برای نصب پیچ و مهره حیاتی است. از ابزارهای مهم می‌توان به موارد زیر اشاره کرد:
- ترک‌متر دیجیتال و عقربه‌ای برای کنترل دقیق گشتاور
- آچارهای هیدرولیکی جهت سفت‌کردن پیچ‌های بزرگ در فلنج‌های فشار بالا
- گیج کشیدگی (Bolt Tension Gauge) برای اندازه‌گیری دقیق پیش‌بار پیچ‌ها
- ابزارهای فوق‌صوت برای تشخیص ترک ریز در پیچ‌ها
این ابزارها به تکنسین‌ها کمک می‌کند که نه‌تنها اتصال محکم‌تری ایجاد کنند، بلکه از پیش‌بار صحیح و یکنواخت نیز مطمئن باشند.
جمع‌بندی
پیچ و مهره اگرچه از نظر اندازه، جزو کوچک‌ترین قطعات نیروگاه هستند، اما نقش‌شان در تضمین عملکرد مطمئن و ایمن، بی‌بدیل است. هر اتصال، اگر به‌درستی طراحی، انتخاب و نصب نشود، می‌تواند باعث اختلال گسترده در فرآیند تولید نیرو شود.
برای مهندسان و متخصصان تعمیر و نگهداری، تسلط به انواع پیچ و مهره، استانداردها، روش نصب، و شناخت خطرات احتمالی می‌تواند تفاوت بین یک تعمیر موفق و یک خرابی پرهزینه باشد.
اگر در طراحی یا بهره‌برداری نیروگاه نقش دارید، همیشه یادتان باشد: گاهی اوقات، نجات کل سیستم، در سفت‌کردن یک پیچ به‌درستی خلاصه می‌شود.
